Производитель: Компания «Мастер»

Модель: ИК-02.1

Размеры (ДхШхВ): 3520 х 7870 х 4460 (см)

Вес: 529.03 кг

Транспортный объем: 2,65 м³

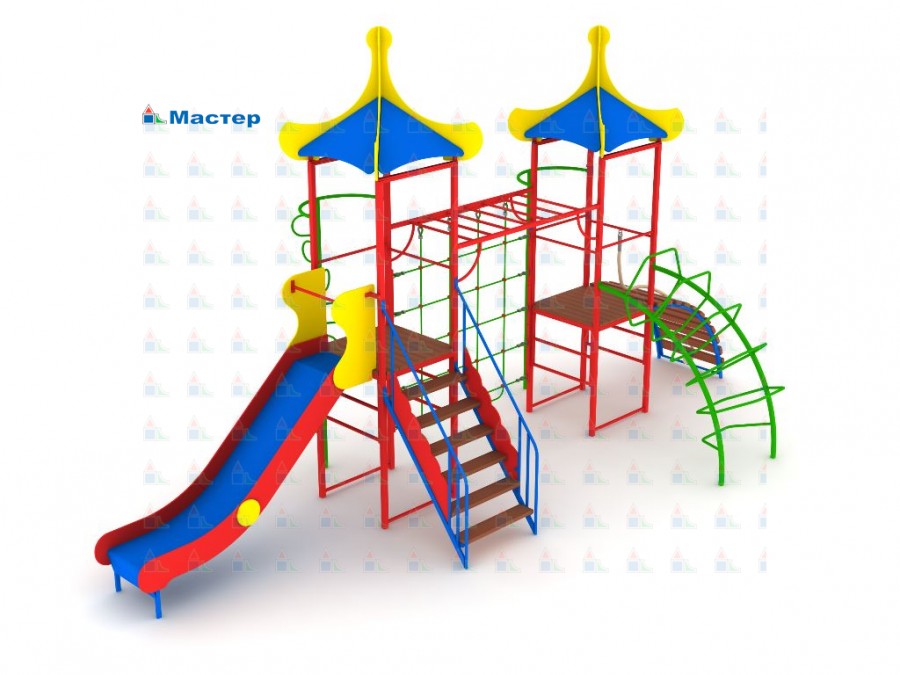

Игровой комплекс должен использоваться детьми от 6 до 12 лет для тематических игр, физического развития, развития координации движения, преодоления страха нахождения на высоте. Игровой комплекс должен был выполнен в виде 2-х отдельно стоящих металлических башен с закрепленными на них игровыми элементами. Сборка игрового комплекса должна производиться без применения сварочных работ. Используемые крепёжные элементы (болты, гайки) должны иметь травмобезопасное исполнение (колпачковые гайки, болты с радиусными головками, пластиковые заглушки). Цельносварные элементы должны быть изготовлены полуавтоматической сваркой в среде защитного газа СО2, с применением сварочной проволоки Св-08Г2С-О диаметром не менее 1 мм. Металлические элементы должны быть окрашены красками порошковыми полиэфирными, нанесенными электростатическим напылением. Фанерные детали должны иметь скругление по всем кромкам радиусом не менее 5 мм, загрунтованы и окрашены краской на водной основе. Металлическая башня шириной не менее 950 мм должна быть выполнена из двух цельносварных боковин и двух стяжек. Боковины башни должны быть выполнены из стальной трубы сечением не менее 50x50 мм. Вспомогательные элементы башни (перемычки) должны быть выполнены из стальной трубы сечением не менее 40x25 и 25x25 мм. Стяжка для металлической башни должна быть выполнена из стальной трубы сечением не менее 50x50, стальной трубы сечением не менее 40x25, стальной трубы сечением не менее ВГП Ду25. Пол для башни должен быть выполнен из сосновой доски сечением не менее 30x105 мм. Лицевая сторона досок пола должна иметь скругление кромок радиусом не менее 5 мм. Конструкция пола башни должна исключать скапливание воды и снега. Крыша должна быть выполнена в стиле “Восток” . Фронтоны крыши должны быть выполнены из влагостойкой фанеры ФСФ толщиной не менее 15 мм, скаты крыши должны быть выполнены из влагостойкой фанеры ФСФ толщиной не менее 12 мм. Скат высотой не менее 1500 мм должен быть выполнен из стальной профильной трубы сечением не менее 40x25мм, стального горячекатаного листа толщиной не менее 2 мм. Борта ската должны быть выполнены из влагостойкой фанеры ФСФ толщиной не менее 15 мм. Ограждение стартового участка ската должно быть высотой не менее 750 мм от поверхности стартового участка. Ограждение стартового участка должно быть закреплено на столбах башни на кронштейны, изготовленные из стальной профильной трубы сечением не менее 40x20 и стальной полосы сечением не менее 4x40мм. Высота фанерных бортов от поверхности ската должна быть не менее 150 мм. Лестница должна быть выполнена из двух цельносварных боковин и ступенек из сосновой доски толщиной не менее 40 мм. Боковина лестницы должна быть изготовлена из стальной профильной трубы сечением не менее 50x25мм, стальной трубы сечением не менее Ду20, стального листа толщиной не менее 5 мм. Боковины лестницы должны иметь декоративные вставки из влагостойкой фанеры ФСФ толщиной не менее 12 мм. Наклонный лаз (мост) должен быть выполнен из цельносварного каркаса и деревянного настила. Цельносварной каркас моста должен быть выполнен из стальной профильной трубы сечением не менее 30x30мм, и стального листа толщиной не менее 2 мм. Деревянные ступеньки моста должны быть выполнены из сосновой доски толщиной не менее 30 мм. Лицевая сторона ступенек должна иметь скругление по всем кромкам радиусом не менее 5 мм. Мост должен комплектоваться хлопчатобумажным канатом диаметром не менее 22 мм. Нижний край каната должен быть закреплен на нижней ступеньке моста на скобу, изготовленную из стального листа толщиной не менее 4 мм и стального прутка диаметром не менее 10 мм. Верхний край каната должен быть закреплен на перемычке изготовленной из стальной трубы сечением не мене Ду20 и стального листа толщиной не менее 4мм. Вертикальный металлический шест должен быть выполнен цельносварным. Вертикальная стойка должна быть выполнена из трубы не менее ВГП Ду32, дуга крепления должна быть выполнена из стальной трубы сечением не менее ВГП Ду20. Вертикальный металлический шест (лаз) со ступеньками по винтовой линии должен быть выполнен цельносварным. Вертикальная стойка должна быть выполнена из трубы не менее ВГП Ду32, дуга крепления должна быть выполнена из стальной трубы сечением не менее ВГП Ду20. Ступеньки должны быть выполнены из стальной трубы сечением не менее ВГП Ду15. Металлический рукоход, шириной не менее 940 мм и длиной не менее 2000 мм, должен быть выполнены цельносварным из стальной профильной трубы сечением не менее 40x40мм и трубы сечением не менее ВГП Ду20. Металлический наклонный кольцевой лаз должен быть выполнен цельносварным из стальной профильной трубы сечением не менее 40x40 мм и стальной трубы сечением не менее ВГВ Ду20. Вертикальная лестница шириной не менее 2000 мм должна быть изготовлена из стальной профильной трубы сечением не менее 40x20мм и полипропиленового каната. Комбинированный полипропилен-сталь канат должен быть диаметром не менее 16 мм. Канат должен состоять из полипропиленового сердечника и не менее шести прядей стальной канатной проволоки в травмобезопасном и атмосфероустойчивом покрытии. В местах соединения каната с металлическими конструкциями должны быть установлены стальные коуши, предотвращающие истирание каната. Петля каната с коушем должна быть опрессована алюминиевой втулкой исключающей выскальзывание каната. В узлах пересечения канатных стропов должны быть использованы разъемные пластиковые соединители, предотвращающие соскальзывание канатов. Игровой комплекс должен включать в себя: Металлическая башня с высотой пола H=1500 мм 1 шт Металлическая башня с высотой пола H=1200 мм 1 шт Лестница H=1500 мм 1 шт Крыша в стиле “Восток” 2 шт Наклонный кольцевой лаз 1 шт Наклонный лаз (мост) с деревянным настилом H=1200 мм 1 шт Вертикальный шест со ступеньками (шест “Ёлочка) 1 шт Вертикальный шест 1 шт Скат металлический H=1500 мм 1 шт Металлический рукоход L=2000 мм 1 шт Вертикальная канатная лестница L=2000 мм 1 шт
